// 总投资50亿，京东方重庆创新中心大楼主体已完成，预计年内亮相

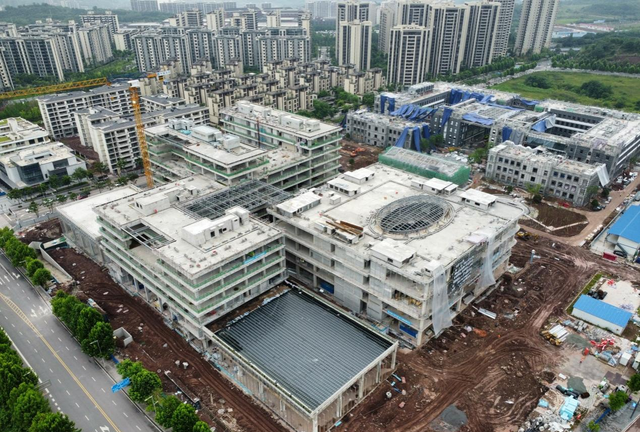

6月9日，位于两江新区礼嘉智慧公园的京东方(重庆)创新中心项目，所有大楼主体及二次结构基本完成，已进入幕墙安装与装饰装修阶段。

作为京东方在国内投建的第一个创新中心，项目总建筑面积约16.33万平方米，将围绕显示和传感等前沿技术，设立软硬融合技术开发、新型材料与装备转化、产品与服务营销推广展示、国际人才交流与培训、开放的技术与市场合作5大平台，打造全球领先的智慧系统创新中心，聚焦智慧车联、智慧零售、智慧金融、智慧医工、工业互联网、智慧城市公共服务等领域，推出6大物联网解决方案。

当前，京东方已在渝布局6个项目，累计布局投资超800亿元。京东方(重庆)创新中心正式运营后，将集聚上下游和关联产业资源、创新资源及服务资源，打造区域新名片。通过上述项目的实施落地，京东方将助力重庆成为全球重要的千亿级半导体显示产业集群。

京东方(重庆)创新中心将进一步丰富礼嘉智慧公园的智慧内涵，助推重庆“智造重镇”“智慧名城”和两江新区智慧之城建设。（来源：重庆日报）

// 印度华星TV Open Cell首片点亮，首线已具量产能力

2022年6月3日北京时间上午11点，印度华星TV  Open  Cell首点亮。简单而庄重的点亮仪式在位于印度安得拉邦Tirupati的TCL产业园印度华星厂房内举行。

印度华星成立于2018年，2019年9月动工建设，2019年12月封顶。初始规划TV Open Cell 生产线5条，年产能800万台。在印度华星同仁的共同努力下，大尺寸设备在无任何供应商驻场支持情况下，团队客服重重困难，完成自主搬入和设备安装及调试，并在2022年3月实现手机面板出货三星后，于6月完成TV Open Cell 首片点亮，首条TV Open Cell生产线已具备量产能力，首线产能141K/月，将在6月完成2K TV Open Cell量产。

印度华星是TCL华星首个海外布局的工厂，它的主要使命是承担起以印度为核心的新兴市场的角色，包括从手机到TV，不同应用的领域、不同显示技术的产品都是通过印度华星来实现对以印度为核心的新兴市场的覆盖。

未来，TCL华星将坚定不移地推进面板制造的产业链建设，实现全球智造和全球交付，有效提升服务全球客户及合作伙伴的水平。（来源：TCL华星）

// 双星新材：给三星全球六个基地供货正常，订单未有减少

6月9日，双星新材在投资者互动平台回应投资者关于“三星退出LCD面板生产，对公司供货三星的影响有多大”的问询时表示，公司给三星全球六个基地供货，目前销售交货正常，订单未有减少。

其进一步披露，公司的订单情况正常，毛利率保持行业较高水平的主要原因为公司的高端产品占比持续保持稳定，公司高端产品主要采用订单式生产方式。

值得一提的是，双星新材强调，今年公司五大板块中高端产品毛利率较为稳定，普通包装类产品毛利率有所下降，MLCC产品出货符合规划预期，毛利率较为稳定，新产能对接市场情况良好，客户持续拓展。另外，公司根据自身的生产经营需要采购原材料，原材料价格波动在一定程度上可以通过产品端价格调整进行消化。公司围绕年度经营目标，扎扎实实做好每一项实际工作，对既定目标充满信心。（来源：投资者互动平台）

// 台媒报道面板价格持续下降，中小尺寸面板厂5月营收反增

6月9日，据台媒《经济日报》报道，友达5月营收达219.71亿元新台币，月增8.6%，年减31.6%，5月面板总出货面积达175.6万平方米，较4月增加11.3%。

群创5月营收达180.05亿元新台币，月减12.6%，年减42.6%，5月大尺寸合并出货量共计1058万片，月减0.9%；中小尺寸合并出货量共计2734万片，月增3.0%。

中小尺寸面板厂方面，彩晶、凌巨9日均公告今年5月合并营收，彩晶16.02亿元，月增15.6%，年减43.1%；凌巨9.09亿元，月增22.4%，年减0.4%。其中，彩晶5月中、小尺寸面板出货量为3,139万片，月大增81.2%。

彩晶累计今年前五个月合并营收79.44亿元，年减40.9%。凌巨累计今年前五个月合并营收为42.44亿元，年增6%。（来源：台经济日报）

// Micro-LED | 中国团队开发出光波长280 nm，可输出80mW功率的高效UVC LED器件

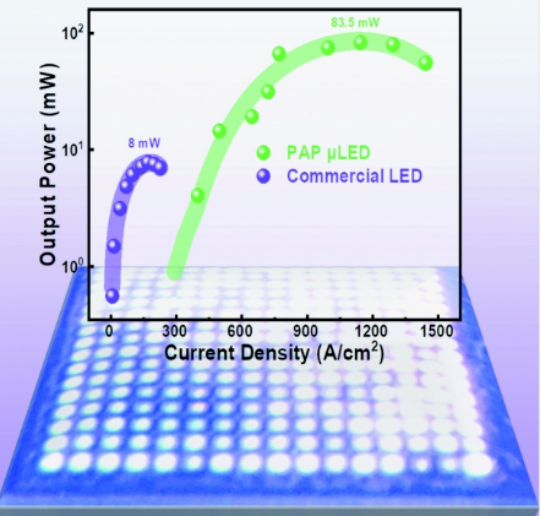

业界常识，工作在200 nm至280 nm UVC波段的LED一直都受制于输出功率的提升。不过，这一瓶颈限制有望被打破，这要归功于北京大学领导的中国团队，他们的研究成果为标准尺寸UVC芯片输出功率的提升开辟了新天地。目前，该团队开发出的效率最好的UVC LED器件是一个16 x 16阵列的Micro-LED，其所发出光波长为280 nm，在230mA电流驱动下可输出80mW功率。

根据外媒Compound Semiconductor报道，根据该团队发言人Xinqiang Wang的说法，这些LED之所以可以发出如此高强度的光源自其高注入电流状态下的超高墙插效率（Wall-plug efficiency）。

Wang及其同事开发的平面型LED阵列具有多种功能，有助于提高光输出功率和墙插效率。具体来看，为了减少p型欧姆接触对光的吸收，他们在p-GaN的顶部引入了一种微接触，另外为了保证输出光的各向同性，研究人员还在这一圆柱形Mesa上涂布了一层铝。此外，研究人员在设计时，还提高了电流分布均匀性、减小发光区域以支持更高电流密度驱动、减小Mesa尺寸以降低应力。

据介绍，该团队的下一个目标之一是制造尺寸更小的平面型Micro-LED平行阵列器件，例如 1或2微米，当然他们还有一个目标就是推动这种Micro-LED结构器件的商业化。（来源：CINNO）
